Схема обжима витой пары и двух компьютеров напрямую
Важно: на рисунке указано правильное расположение первого контакта разъема RJ-45
Схема
обжима восьмижильного кабеля (выбор варианта заделки проводов 568А или
568В зависит от принятого в Вашей сети, оба варианта равноценны):
|
EIA/TIA-568A
|
|
Одна сторона
|
Цвет провода
|
Другая сторона
|
|
|
1
|
бело-зеленый
|
1
|
|
2
|
зеленый
|
2
|
|
3
|
бело-оранжевый
|
3
|
|
4
|
синий
|
4
|
|
5
|
бело-синий
|
5
|
|
6
|
оранжевый
|
6
|
|
7
|
бело-коричневый
|
7
|
|
8
|
коричневый
|
8
|
|
EIA/TIA-568B
|
|
Одна сторона
|
Цвет провода
|
Другая сторона
|
|
|
1
|
бело-оранжевый
|
1
|
|
2
|
оранжевый
|
2
|
|
3
|
бело-зеленый
|
3
|
|
4
|
синий
|
4
|
|
5
|
бело-синий
|
5
|
|
6
|
зеленый
|
6
|
|
7
|
бело-коричневый
|
7
|
|
8
|
коричневый
|
8
|
Схема обжима четырехжильного кабеля:
|
EIA/TIA-568B
|
|
Одна сторона
|
Цвет провода
|
Другая сторона
|
|
|
1
|
бело-оранжевый
|
1
|
|
2
|
оранжевый
|
2
|
|
3
|
бело-синий
|
3
|
|
6
|
синий
|
6
|

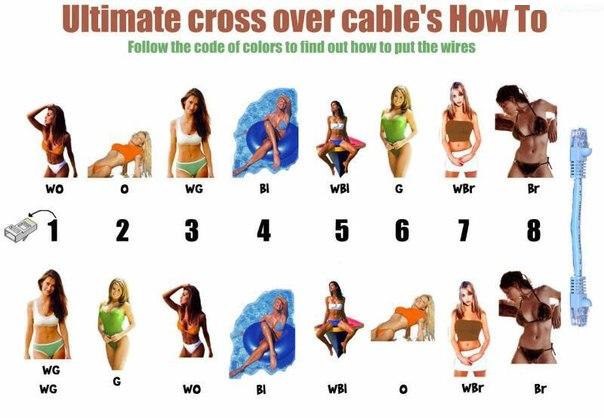

Схема обжима восьмижильного кабеля для соединения двух компьютеров на прямую:
|
Нуль-хабный кабель (cross-over)
|
|
|
Одна сторона
|
Цвет провода
|
Другая сторона
|
|
|
1
|
бело-зеленый
|
3
|
|
2
|
зеленый
|
6
|
|
3
|
бело-оранжевй
|
1
|
|
4
|
синий
|
7
|
|
5
|
бело-синий
|
8
|
|
6
|
оранжевый
|
2
|
|
7
|
бело-коричневый
|
4
|
|
8
|
коричневый
|
5
|
Схема обжима четырехжильного кабеля для соединения двух компьютеров на прямую:
|
Нуль-хабный кабель (cross-over)
|
|
|
Одна сторона
|
Цвет провода
|
Другая сторона
|
|
|
1
|
бело-оранжевый
|
3
|
|
2
|
оранжевый
|
6
|
|
3
|
бело-синий
|
1
|
|
6
|
синий
|
2 |
|
